Вентиляторы

Вентилятор является важнейшим конструктивным элементом каждой из систем принудительной вентиляции. На нем базируется вся работа системы. Любая искусственная вентиляционная система посредством вентилятора обеспечивает приток свежего воздуха внутрь помещения и вытяжку отработанного воздуха из него. В рабочем состоянии на входе и выходе из вентилятора образуется разность гравитационного давления, что и позволяет перемещать воздушную массу в заданном направлении.

Грамотный подбор вентилятора под определенные условия каждой вентиляционной системы основывается на нескольких основных параметрах:

производительность, то есть то количество воздуха, которое за 1 час сможет переместить вентилятор;

полное давление, характеризующее способность переместить определенное количество воздуха на заданное расстояние с учетом преодоления сопротивления решеток, воздуховодов, фильтров и других элементов системы;

уровень шума;

габаритные размеры.

Поскольку вентиляторы по конструктивным особенностям разделяются на центробежные и осевые, при их подборе также необходимо ориентироваться и на эксплуатационные особенности того или иного типа.

Осевые вентиляторы

Конструктивно осевой вентилятор являет собою рабочее колесо с консольными лопастями, помещенное в цилиндрический корпус и, зачастую, насаженное прямо на ось электродвигателя. Лопасти вентилятора, в процессе вращения колеса, захватывают и перемещают в осевом направлении определенное количество воздуха. Причем в радиальном направлении воздух практически не смещается.

Главным достоинством осевых вентиляторов является их высокие производительности. А к недостаткам можно отнести низкое полное давление, при котором любое дополнительное сопротивление на пути воздушного потока, как-то: решетка, повороты воздуховода и его большая длина, сможет заметно снизить его скорость. Низкий параметр полного давления не позволяет использовать осевые вентиляционные установки в сложных системах искусственной вентиляции, которые предполагают разветвленность сети воздуховодов.

Радиальные вентиляторы

Радиальный вентилятор представляет собою размещенное в спиральном кожухе рабочее колесо с лопатками. Лопатки вентилятора, в процессе вращения колеса, затягивают и направляют воздушный поток в радиальном направлении: от каналов между ними к периферии рабочего колес, сжимая воздух с помощью центробежной силы и перемещая его через спиральный кожух к нагнетательному отверстию.

Радиальные вентиляторы могут быть:

левого или правого вращения;

двух- или одностороннего всасывания;

с загнутыми вперед или назад лопатками.

Их конструкция может предусматривать использование клиноременной передачи или размещение на валу с электрическим двигателем. Все эти типы вентиляторов широко используются в современных системах вентиляции и кондиционирования.

Столь же важно при подборе радиального вентилятора учитывать его уровень шума и габаритные размеры. И первый, и второй параметр, как правило, находится в зависимости от марки вентиляционного оборудования.

Следует подчеркнуть, что к главным достоинствам радиальных вентиляторов с загнутыми назад лопатками относятся:

особая устойчивость к перегрузкам по производительности;

экономия при работе порядка 20 % электроэнергии, относительно затрат электроэнергии вентиляторами другого типа.

К основным достоинствам радиальных вентиляторов с загнутыми вперед лопатками, относительно вентиляторов другого типа, при всех остальных равных параметрах: напорных и расходных характеристиках, относятся:

меньшие габариты, благодаря меньшему диаметру рабочего колеса;

меньший уровень шума, благодаря более низкой частоте вращения.

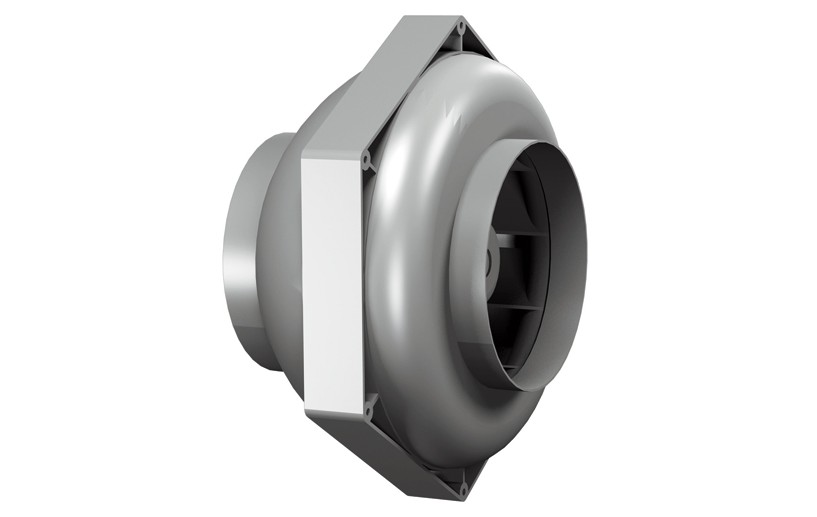

Канальные вентиляторы

Канальные вентиляционные установки, отвечая своему названию, специально сконструированы для установки непосредственно в воздуховоде. Различают канальные вентиляторы прямоугольного и круглого сечения, которое при подборе должно отвечать форме и размеру сечения воздуховода. Сегодня все большим уважением проектировщиков вентиляционных систем пользуются центробежные канальные вентиляторы, разработанные не так давно. Их основными достоинствами являются:

простота;

удобство эксплуатации.

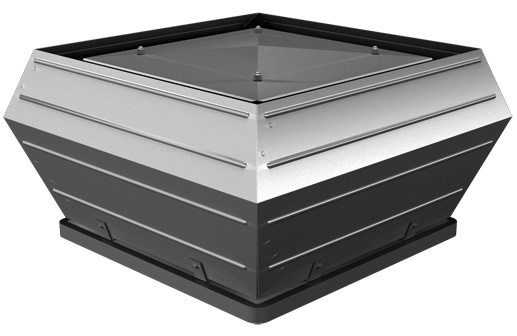

Крышные вентиляторы

Крышный вентилятор, также называемый вытяжным вентиляторным агрегатом, представляет собою вентиляционную установку, в кожухе которой находятся: сам вентилятор, электродвигатель, виброизолирующие прокладки и устройство автоматического регулирования. Согласно своему названию, крышный вытяжной вентилятор, монтируемый на кровле, предназначен для вытяжки отработанного воздуха из помещения. Конструкции современных крышных вентиляционных установок базируются на использовании:

осевых, в большинстве случаев, многолопастных вентиляторов;

радиальных вентиляторов двух- или одностороннего всасывания и с загнутыми вперед или назад лопатками.

Системы принудительной вентиляции могут осуществлять воздухообмен в помещениях с самыми разными условиями работы:

при низких и высоких температурах окружающей среды;

при наличии всевозможных выделений и испарений внутри помещения;

при наличии агрессивных сред внутри помещения.

Соответственно, в зависимости от условий работы подбираются вентиляторы:

обычные, которые могут работать с температурами окружающей среды до 80° С;

термостойкие, которые могут работать с температурами окружающей среды выше 80° С;

взрывобезопасные, которые удовлетворяют условиям повышенной взрывоопасности среды;

противокоррозионные, которые предназначены для работы в коррозионно-активных средах;

пылевые, которые предназначены для работы с воздушной запыленной средой, где количество твёрдых примесей составляет свыше 100 грамм на 1 метр кубический.
